Инфракрасный теплый пол: монтаж и технология укладки систем отопления

Отопительная система с электрическим излучением, которая устанавливается даже под ламинат, называется инфракрасный теплый пол (ИТП). Купить конструкцию можно в магазинах по разным ценам. Перед тем как заказать оборудование, следует детально ознакомиться с рынком продукции, каталогами, рейтингами, рекомендациями по выбору товара. Не помешает узнать принцип действия, лучше понять систему установки.

Что такое инфракрасный теплый пол

Нагревательный элемент, инфракрасный теплый пол – это ИК термопленка, полиэтиленовая термостойкая пленка с полосами карбоновой пасты, которые соединяются медными шинами. При включенном нагревательном полотне происходит инфракрасное излучение с длиной волны от 5 до 20 мкм. В отличие от традиционных обогревателей и радиаторов, окружающий воздух такими приборами не нагревается и не высушивается. Излучение не является электромагнитным, не производит вредного воздействия на растения, животных и организм человека.

Популярность теплой конструкции обусловлена отсутствием побочных эффектов и считается экологически чистой. Ученый Адам Сауседо говорит о благотворном влиянии инфракрасных лучей на живые организмы. При использовании инфракрасного пола существенно экономится электроэнергия. Расход зависит от режима эксплуатации и площади нагревательного элемента. На сегодняшний день существует много вариантов продукции, есть из чего выбрать.

Принцип работы

Инновационные системы отопления способны обогревать помещение, не занимая места и жилой площади. Инфракрасный теплый пол работает по принципу вторичной конвекции, что обозначает первоначальный обогрев тела человека и окружающих предметов, а затем – воздуха в помещении. Состоит из пленки с обогревательными полосами, запаянными в ней. Полосы нагреваются при помощи подачи электроэнергии по медно-серебряным проводникам.

Нанесенная на пленку карбоновая паста является излучателем тепловой энергии. Инфракрасным излучением через карбоновые полупроводники окружающие предметы и воздух обогреваются. Существует общепринятый набор параметров, которые должны быть прописаны в технической документации нагревательного устройства. Среди общих технических характеристик электропола инфракрасного излучения различают:

  • температура плавления термопленки – 130 град.;
  • потребляемая мощность 1 м.кв – 45-67 Вт/м.ч;
  • длина волны обогрева ИК – 5-20 мкм.
  • ширина термопленки – 50 см;
  • доля инфракрасных лучей в спектре излучения – 95%;
  • максимальная допустимая длина полосы термопленки – 8 м;
  • питание – 220В / 50 Гц.

Плюсы и минусы­

Инфракрасный пленочный пол – тончайшая гибкая система, работающая на ИК излучении. Поверхность нагревательного полотна состоит из специальных полос, в которых проходит электричество. Излучение безопасно, нагревает воздух и уничтожает бактерии в помещении. Прежде чем отключать прежние системы отопления, надо ознакомиться со всеми плюсами и минусами ИТП. Преимущества:

  • атмосфера комфортна и безопасна для здоровья человека;
  • создаваемое тепло похоже на естественное тепло солнца;
  • система устанавливается в помещениях разного назначения и любой площади;
  • можно обогревать отдельные локальные зоны;
  • прибор не сушит воздух;
  • стоимость комплекта со всеми необходимыми элементами ниже, чем у кабельной или водяной систем;
  • сразу после включения достигается максимальная температура из-за низкой тепловой инерционности;
  • экономия – в среднем на 25% снижаются расходы;
  • высокая скорость монтажа и демонтажа;
  • равномерный прогрев по всей высоте.

Достоинств теплых пленочных систем много, но это не исключает существующих минусов:

  • на зону с подогревом нельзя ставить предметы интерьера и перекрывать ее оборудованием;
  • ИК лучи нагревают не только воздух, но и окружающие предметы (стены, потолок, напольное покрытие, мебель);
  • есть опасность поражения электрическим током, т. к. система карбоновых нагревателей работает от сети 220 В;
  • по экономичности система проигрывает водяному полу;
  • пол бесполезен при частых отключениях электричества;
  • в случае монтажа пленки под мягкие покрытия необходимо установить промежуточный слой с высокой механической прочностью.

Установка инфракрасных теплых полов

Нагревательную термопленку устанавливают на пол, потолок или стены. Установка ИТП производится под любое напольное покрытие: ковролин, керамическую плитку, паркетную доску и др. Монтируя пленочный пол под линолеум, укладывают фанеру на полосы. Чтобы уложить инфракрасное полотно под ламинат, стоит произвести монтаж пленки гидроизоляционной. В случае с кафельной плиткой пленка устанавливается на цементно-песчаную стяжку. Монтаж покрытия представлен ниже в пошаговой инструкции:

  1. Начертить примерную схему расположения обогревательных зон, вдали от стационарных предметов помещения, как показано на фото.
  2. Проверить, чтобы поверхность предполагаемой укладки была ровной, а бетонная стяжка имела перепад, не превышающий 1 мм на 2 м погонных.
  3. Далее следует класть термоизоляционную подложку (вспененный полипропилен толщиной 3-4 мм)
  4. Уложить полосы стык в стык и закрепить скотчем термоизоляционным.
  5. Подрезать по периметру помещения. Отмерить полосы пленки, порезать по пунктирным линиям и уложить в помещении по составленному плану.
  6. Изолировать места разрезов полосками битумной изоляции.
  7. Для монтажа контакта нужно вставить его посередине торца токопроводящей шины. Плотно прижать плоскогубцами.
  8. Зачистить на 5-10 мм токоведущие провода, зажать в клемме контакта, который потом изолировать лоскутом битумной изоляции.

Heat Plus

Главная цель производителя, занимающегося установкой­ полов с подогревом – комфортный обогрев помещения клиента без проведения труб и установки котла. ИТП Heat Plus относится к классу нагревательных элементов премиум-класса:

  • название: APN-510;
  • цена: 1440 р.;
  • характеристики: стойкость 150 градусов, ширина 1 м, толщина 0,5 мм, мощность 220 вт/м2, страна-производитель – Южная Корея;
  • плюсы: бессрочная эксплуатация, быстрый и равномерный прогрев, монтируется за 3 часа, работает сразу после установки и при незначительных повреждениях;
  • минусы: параллельно происходит нагрев мебели.

Caleo

Установка­ полов от фирмы Caleo – прекрасная возможность утеплить свой дом или квартиру без изнурительных монтажно-ремонтных работ. Caleo потребляет на 20% меньше электроэнергии, чем кабельные устройства, за что и ценится своими потребителями.

  • название: GRID 150-1,0-1,0;
  • цена: 1599 р.;
  • характеристики: антиискровая серебряная сетка, длина 1 м. пог, площадь обогрева 1 квадратный метр, максимальная потребляемая мощность 0,15 кВт, ширина рулонного материала 1 м, каждые 20 см – линия отреза;
  • плюсы: монтаж за 2 часа сухим методом, антиискровая технология GRIDIRON-S, одного комплекта хватает, чтобы создать обогрев нескольких локальных зон;
  • минусы: работа системы зависит от электричества.

Rexva

Ведущий корейский завод REXVA CO.LTD выпускает инновационные элементы нагрева, которые создают в жилом помещении длинноволновое тепло, похожее на тепло человека. Благодаря эффекту ионизации воздуха инфракрасный теплый пол Rexva воспроизводит бактериологические условия.

  • название: ПТСП- 220-1,0;
  • цена: 1495 р.;
  • характеристики: длина волн 5-20 мкм, ширина пленки 50 см, длина 2 м, мощность 220 Вт, толщина 0,388 мм;
  • плюсы: не высушивает воздух, обеспечивает правильную циркуляцию тепловых потоков, обладает гипоаллергическими свойствами, уменьшает количество пыли, экономия на 25% энергию, равномерный нагрев, не требует предварительного прогрева;
  • минусы: сложно поменять расположение отопительных зон.

Unimat

К инфракрасным полам компании Unimat относятся виды стержневых систем Rail и Boost. ИТП Unimat экономит потребление энергии до 60% и защищен от перегрева, благодаря карбоновым элементам.

  • название: RAIL-0100;
  • цена: 2902 р.;
  • характеристики: площадь обогрева – 1 м2, шаг стержня – 10 см, длина – 1 м.пог, ширина рулона – 83 см, мощность 130 Вт/м2 (116 Вт/пог.м);
  • плюсы: экономия электроэнергии и жилой площади, легко укладывается в плиточный клей или стяжку, не боится перегрева, монтируется за 1 день;
  • минусы: необходимо укладывать на идеально ровную поверхность.

Q-Term

Пленочный нагревательный элемент от южнокорейской компании Q-Term представляет простой способ монтажа. Q-Term пригоден для основного или дополнительного отопления, укладывается под любое покрытие.

  • название: KH-305;
  • цена: 410 р.;
  • характеристики: максимальная рабочая температура – 60 градусов, удельная мощность – 220 Вт/кв. м, допустимая температура – 80 градусов, страна-производитель – Южная Корея;
  • плюсы: пленка изготовлена из безопасных и экологичных материалов, удобный монтаж без стяжки, достигает максимального температурного режима за 30 секунд, срок службы – 30 лет;
  • минусы: на пленку нельзя ставить мебель.

Как выбрать инфракрасный теплый пол

Если после взвешивания всех преимуществ и недостатков теплого пола с ИК излучением вы все же решили приобрести нагревательную пленку, то следует знать критерии выбора обогревательной продукции. Первое, что вы видите по приходу в магазин – это разнообразие выбора, множество производителей и названий модели. Как отличить качественный карбоновый пленочный нагреватель?

Осуществить выбор­ИТП помогут следующие моменты:

  1. Материал пленки. ПЭТ-пленка может быть матовой (высокая изоляция) или прозрачной (отличная склеиваемость).
  2. Состояние печати. Надо проверить равномерность печати углерода.
  3. Ширина пленки. Проверить ширину пленки по длине рулона
  4. Состояние поверхности. Должна быть ровная и гладкая.
  5. Мусор. Проверить наличие мусора под пленкой.
  6. Пятна. На пленке не должны оставаться следы.
  7. Вид меди. Высокую электропроводимость имеет чистая медь (пленки премиум-класса).
  8. Ширина меди. Вероятность перегрева зависит от ширины меди.
  9. Толщина меди. Выбирайте тонкую медь.
  10. Серебряная шина. Между медью и углеродом должно быть менее 1 Ом сопротивления.
  11. Безопасность. Исключите наличие искры.
  12. Клей. Пленка не должна расслаиваться.

Видео

title Инфракрасный пленочный теплый пол

Отзывы

Никита, 32 года Купил в интернет-магазине теплый пол по скидке, гарантию не дали. Это было больше года назад. После подключения конструкции в загородном доме, размером на площадь в 40 кв., ежемесячные расходы были рублей 500. Через полгода пол перестал греть туалет, затем – кухню. Вывод: вариантов много, но не ведитесь на дешевую продукцию и малую стоимость.

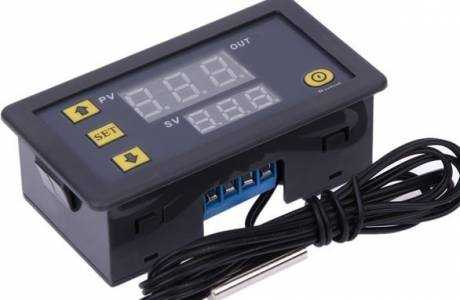

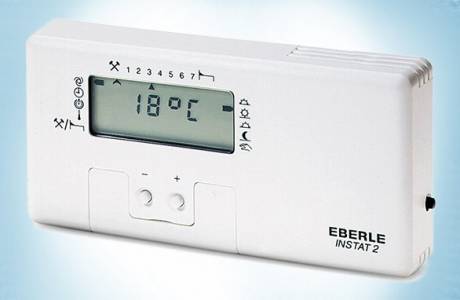

Алексей, 28 лет На зиму решили утеплить лоджию. Придя в магазин остановили свой выбор на теплых полах. Выбрать действительно есть из чего, но главное, чтобы бренд был известный, Caleo или Heat Plus. Покупайте только у официальных производителей. Монтировал сам, под напольное покрытие. Легкий пол в проводке. Позже приобрел терморегулятор, вещь очень полезная.
Елизавета, 25 лет У подруги всегда были теплые полы. Я захотела и себе. На прилавках была продукция от компаний ТермоДАР, Unimat, Heatflow и др. Мне посоветовали систему Tepletto. Я не знала, как подключить пленочный теплый пол и вызвала мастера, который произвел расчеты (700 р. за 1 кв. м). Всю площадь обогревает за час, подогрев безопасный и экономичный.
