Картофелесажалка для мотоблока - как выбрать по виду, размерам, устройству, производителю и цене

С приходом весеннего сезона у владельцев дачных и приусадебных участков наступает жаркая пора, ведь нужно выполнить большое количество тяжелых работ по обработке земли, подготовке рассады, саженцев и семян. Сюда же входит и посадка картофеля, которая ранее производилась преимущественно вручную. Сегодня для решения этой задачи широкое распространение приобрели мотоблоки типа «МТЗ», «Салют», «Нева» и разное навесное оборудование, одним из которых является картофелесажалка. С ее помощью сельхозработы стали на порядок легче.

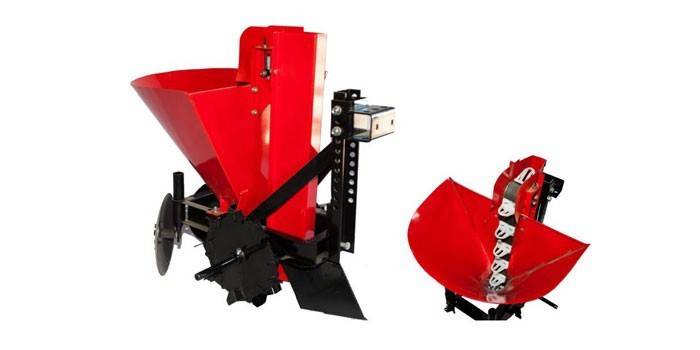

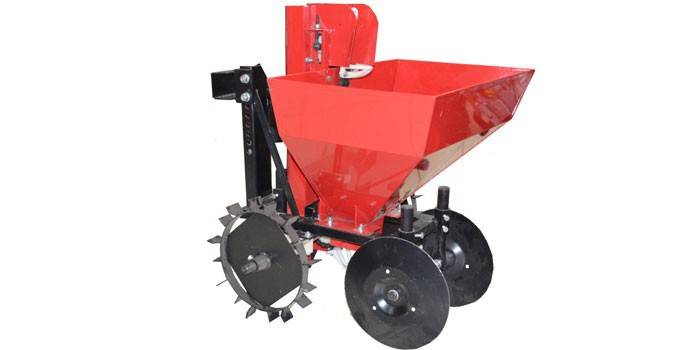

Что такое картофелесажалка к мотоблоку

Картофелесажалка является дополнительным приспособлением, которое присоединяется к мотоблоку. Иногда она снабжается небольшим плугом, который создает небольшие траншеи. В последние из бункерной емкости устройства поступают картофельные клубни, затем специальный окучник засыпает их землей. Использование такого навесного оборудования помогает быстро и качественно выполнить посадку и распределение семенного материала в хорошо взрыхленную землю. Такой подход помогает получить богатый урожай. Использование описанного агрегата позволяет:

  • практически полностью отказаться от использования таких сельскохозяйственных инструментов, как грабли, лопата;
  • производить закладку посевного материала с заданными равномерными интервалами и на одинаковой глубине;
  • значительно уменьшить физические и временные затраты на обработку земли во время сева, потребность в тягловой силе;
  • создать удобные рядки для дальнейшего ухода за растущей картошкой;
  • применять приспособление для высадки некоторых других культур, например, чеснока.

Устройство

Если вы планируете сделать картофелесажалку для мотоблока своими руками, обязательно ознакомьтесь с устройством данного агрегата, чтобы не упустить ни одной важной детали. Конструкция приспособления состоит из нескольких основных элементов и узлов:

  • Агрегат выполнен в виде прицепного устройства в мотоблок, который, по сути, является емкостью или бункером для семян, установленным на раму. Последняя сварена из стального трубчатого профиля или уголка.
  • Рама с бункером устанавливается на пару колес. Можно использовать грунтозацепы, но лучшим вариантом считаются обычные колеса от садовой тачки или лафета. Чтобы предотвратить скольжение или перегрев сельхозтехники, резина на колесах должна иметь агрессивный, высокий протектор, который улучшает хорошее сцепление с грунтом.
  • На ось колес устанавливается звездочка, предназначенная для цепного лифта – при вращении последний производит забор клубней картофеля из бункера, после чего поднимает их к вертикальной трубе с дальнейшим сбросом в подготовленную борозду.

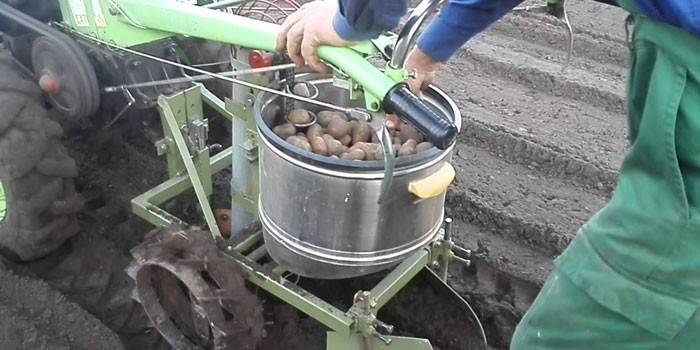

Принцип работы

Прежде чем купить картофелесажалку для мотоблока, ознакомьтесь с принципом ее работы. Он относительно простой: вам нужно закрепить конструкцию на сельхозтехнике, засыпать в бак посевной материал и пройтись по участку, который нужно засадить картошкой. Приспособление будет помещать клубни в предварительно нарезанные борозды и засыпать их грунтом. Вам нужно лишь управлять мотоблоком и следить за тем, чтобы бункер не оставался пустым до тех пор, пока вы полностью не выполните посадку.

В этом навесном оборудовании имеется регулировка посадочной глубины клубней, высоты окучивания и расстояния между корнями. Это еще больше упрощает процесс посадки. К тому же такой агрегат отличается небольшими габаритами, массой, приемлемой стоимостью. Для сохранения мобильности и удобства работы мотоблоком желательно, чтобы размеры бункера для посадочного материала были не слишком большими – часто их выбирают с расчетом двойной длины грядки. То есть, можно заполнить бункер, пройтись мотоблоком с заполненным агрегатом и вернуться к началу для загрузки семенами.

Виды картофелесажалок для мотоблока

Купить сажалку к мотоблоку, которая отличается долговечностью и высокой производительностью, можно в специализированном интернет-магазине с доставкой в Москву, Санкт-Петербург или другой город страны. Это может быть однорядная или двухрядная картофелесажалка – первый вариант имеет компактные размеры и небольшую/среднюю производительность, что идеально для небольшого участка. Стоимость приспособления колеблется от 8–10 до 15 и более тысяч рублей.

Есть приспособления, которые служат для посадки непророщенных и пророщенных (яровизированных) клубней картошки. Некоторые устройства за счет универсальной сцепки имеют возможность агрегирования с разными мотоблоками. Картофелесажалки отличаются друг от друга следующими техническими данными:

  • скоростью;
  • шириной рабочего захвата;
  • глубиной посадки клубней;
  • частотой посадки клубней;
  • фиксированной шириной между картофельными клубнями (лунками).

В зависимости от строения емкости для загрузки посадочного материала приспособления бывают конусообразными, прямоугольными. Особой разницы между ними нет, они могут отличаться только объемом загрузочного короба. Устройства могут различаться и типом подачи посадочного материала. В этом случае выделяют пять видов агрегатов:

  • Плоскоременная система. В такой технике клубни высаживаются при помощи ремней, которые располагаются горизонтальным образом.
  • Ложечковая система подачи посадочного материла. Подача посадочного материала осуществляется при помощи конструкции из ложек, которая присоединена к ремню.
  • Фасонные ремни. Конструкция отчасти схожа с плоскоременной сажалкой, но отличается от нее формой ремня. На последнем есть углубления в форме ложек. Такой тип сажалки требует присутствия оператора. Существенным плюсом является то, что при посадке даже проросшие клубни не будут повреждены.
  • Накалывающие аппараты для высадка картофеля. Такой тип техники применяется в большинстве случаев для высадки картошки, разрезанной на части.
  • Мультиременная конструкция. Одновременно высаживается два ряда клубней, причем каждый ряд обслуживается 28 ремнями. Такое оснащение агрегата обеспечивает выстраивание картофельных клубней в одну линию.

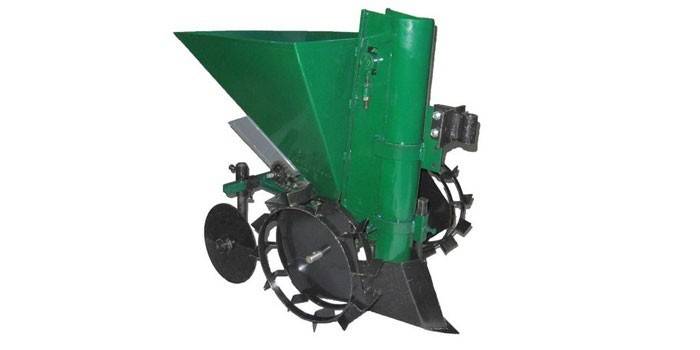

КС-1

Картофелесажалка для мотоблока КС-1 является прицепным оборудованием к культиваторам и мотоблокам (средним, тяжелым) типа «МТЗ». Изготавливается из неоцинкованной стали, которая покрывается порошковой покраской для увеличения устойчивости к коррозии. Семенную картошку насыпают в специальный бункер объемом 40 л и высаживают в предварительно взрыхленную почву. Колеса агрегата во время посадки выполняют дополнительное рыхление грунта. Глубина высева, расстояние между корнеплодами регулируется:

  • название модели: КС-1;
  • цена: 12800 р.;
  • характеристики: колея колес – 0,7 м, производительность – 0,2 га/ч, высаженных клубней – 5 шт./п.м., емкость бункера – 40 л, вес – 32 кг;
  • плюсы: объемный бункер, широкая колея;
  • минусы: нет.

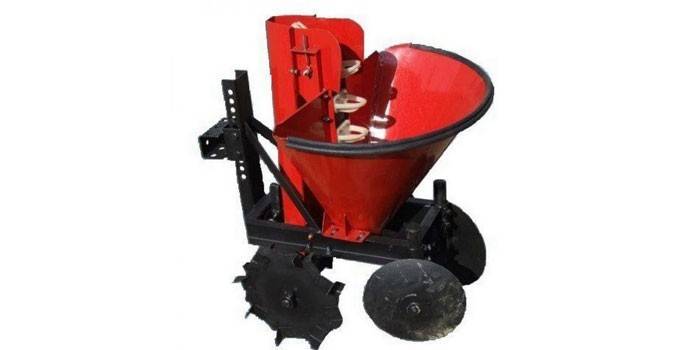

КС-1А

Эта картофелесажалка для мотоблока существенно облегчает процесс посадки картошки. Она подходит для работы с такими моделями сельхозтехники среднего и тяжелого типа, как «Нева», «Ока», «Кадви», «Титан», «Агро», «МТЗ», «Фаворит», «Салют». Дополнительно она может функционировать с культиваторами. Агрегат малогабаритный, отлично подходит для приусадебных участков и огородов. Из емкости для посадочного материала специальные лотки поштучно и равномерно укладывают корнеплоды в борозду, а культиваторные диски закрывают их землей. Подробнее о параметрах:

  • название модели: КС-1А;
  • цена: 15000 р.;
  • характеристики: ширина колеи опорно-приводных колес – 0,6 м, количество высаженных клубней – 5 шт./п.м., производительность – 0,2–0,25 га/ч, вес – 33 кг, бункерная емкость – 34 л;
  • плюсы: неплохая производительность, совместим со многими моделями мотоблоков;
  • минусы: стоит дорого, менее объемный бункер по сравнению с аналогами.

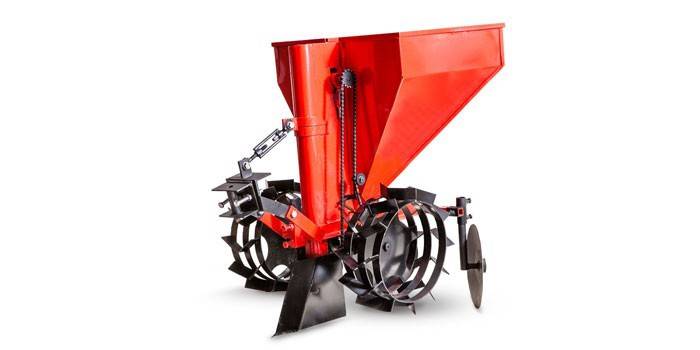

КСМ

Агрегат КСМ-1 – оборудование с конструкцией, предназначенной для посадки семян картошки средних размеров. Лопатки имеют специальную форму, которая сделана так, чтобы не повредить клубни. Привод осуществляется от колес. Вращение последних приводит в действие ленту с лопатками. Данный тип картофелесажалки идеально подходит для владельцев средних и больших участков. Совместим с устройствами «М2», «МБ», «Нева», «Каскад». Может работать и с некоторыми другими устройства при условии наличия дополнительной сцепки:

  • название модели: КСМ-1;
  • цена: 22000 р.;
  • характеристики: колея колес – 40–60 см, расстояние между клубнями – 25–30 см, производительность – 0,25 га/ч, глубина заделки – 50–150 мм, диаметра высаживаемых клубней – 40–60 мм, высаженных клубней – 5 шт./п.м., емкость бункера – 44 л, вес – 41 кг;
  • плюсы: подходит для многих видов мотоблока и мини-тракторов, хорошая производительность, вместительный бункер;
  • минусы: стоит очень дорого.

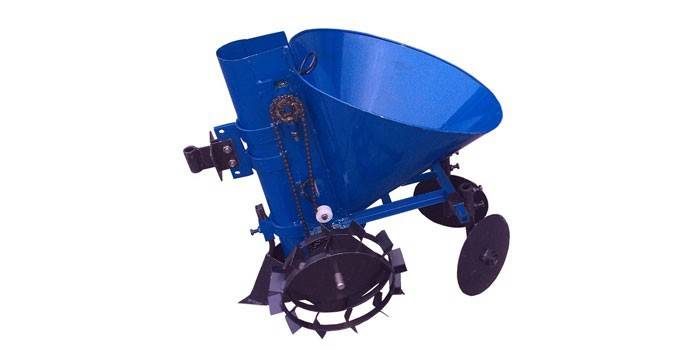

Малогабаритная

Если вы ищете малогабаритный вариант агрегата, то вы можете заказать КСМ-1А. Эта конструкция адаптирована к работе с мотоблоками среднего и тяжелого типа, к которым относится «Каскад», «АГРО», «МТЗ», «Нева», «Салют» и др. Считается оптимальным вариантом для огородов, приусадебных участков. Предназначен для посадки семенной картошки с одновременной заделкой в землю и образование почвенного гребня:

  • название модели: КСМ-1А;
  • цена: 7300 р.;
  • характеристики: ширина колеи колес – 0,4–0,6 м, высаженных клубней – 5 шт./п.м., производительность – 0,25 га/ч, емкость бункера – 34 л, вес – 33 кг;
  • плюсы: демократичная стоимость, хорошее соотношение цены и качества;
  • минусы: менее вместительный бак по сравнению с аналогами.

Для мотоблока Нева

Следующая картофелесажалка предназначено специально для мотоблоков МБ, к которым кроме Невы, относятся и некоторые другие модели: «Угра», «Ока», «Фаворит», «Салют» и т.д. Устройство рекомендовано для использования на больших земельных участках с целью упрощения посадки семенного картофеля. По своим техническим характеристикам такая покупка не уступает другим аналогам:

  • название модели: для «Невы»;
  • цена: 17000 р.;
  • характеристики: ширина колеи колес – 0,6–0,7 м, расстояние между клубнями – 30–40 см c возможностью регулировке до 50 см, вес – 34 кг, емкость бункера – 33 л, производительность – 0,25 га/ч;
  • плюсы: широкая колея, оптимальное расстояние между клубнями, неплохая производительность;
  • минусы: дороговизна, малый объем бака.

Как сделать картофелесажалку своими руками

Прежде чем сделать картофелесажалку, подумайте о том, как будет выглядеть и устанавливаться будущая конструкция на мотоблок. Составьте чертежи и заранее определитесь с оптимальными размерами. Важно, чтобы бункер для посадочного материала не был слишком большим, иначе сохранить удобство работы мотоблоком не получится. Для изготовления картофелесажалки своими руками вам понадобятся следующие материалы и инструменты:

  • Лист металла размерами 1,5х1,5 м, толщиной 1,5–2 мм. Дополнительно подготовьте несколько кусков стального профиля (квадрата или 1,5-дюймовой трубы) и несколько метров 6-миллиметровой проволоки-катанки. Нередко раму изготавливают из швеллера.
  • Несколько старых подшипников, осей, цепей от велосипеда – вполне подойдет цепь от газораспределительной системы двигателя машины.
  • Сварочное оборудование с десятком электродов для сварки черного металла №3, электродрель с набором сверл, болгарка с 1–2 дисками по металлу, гайка-болт, крепеж и наждачная шкурка.

Если чертеж будущей картофелесажалки для мотоблока у вас уже готов, то необходимо перейти к сбору рамы и цепного лифта. Эта часть изготовления агрегата является самой простой. Вам потребуется вырезать пару продольных частей будущей рамы и две более короткие, которые будут продольными. Размера основание можете выбрать 60х20 см. Аккуратно и тщательно сварите отрезки профиля, после чего зачистите швы наждачной бумагой. Следующие действия:

  1. Решите вопрос с бункером приспособления и направляющей трубой, через которую клубни будут выбрасываться на грядку. Чтобы сделать бункер, вы можете сварить емкость в форме перевернутой пирамиды. Легче всего – использовать готовый вариант в виде бака от стиральной машины (подойдет любая старая модель). Предварительно примерьте корпус бункера на сваренной раме и подыщите оптимальное месторасположение оси. Последняя должна располагаться так, чтобы центр тяжести бункера, заполненного посадочным материалом, находится на 5–10 см перед осью колес агрегата – такой подход облегчит работу мотоблоком.
  2. Далее вам потребуется примерить и разместить места под установку подшипников, оси колес. Первые нужно прикрепить к раме при помощи коротких стальных уголков. Затем переверните раму и надежно приварите к уголкам трубу – в ней будет располагаться колесная ось. Приваривайте все элементы максимально тщательно, по желанию можете даже усилить шов, используя накладные элементы. С обеих сторон картофелесажалки внутрь трубы установите и прикрепите по одному подшипнику опорного типа.
  3. Затем необходимо заняться вырезанием и привариванием к основанию готовой рамы пары вертикальных стоек. На них в дальнейшем будут опираться подшипники верхней оси звездочки лифта (цепного). Для крепления подшипников к приваренным стойкам потребуются накладные хомуты на болтах. В данном узле предпочтительнее использовать подшипники, у которых конструкция обоймы закрытая – благодаря этому можно исключить попадание внутрь пыли или грунта. По возможности закройте оси резиновыми пыльниками.
  4. На следующем этапе при помощи отвеса разметьте положение нижней и верхней звездочек. Затем разрежьте трубу, ранее приваренную в основании рамы, и установите на ось ведущую нижнюю звездочку. Наденьте цепь, натяните ее вверх и определите место под установку ведомой звездочки, верхней оси. После этого можете установить ось и подшипники верхнего узла. Последние следует прикрепить на вертикальные стойки.

Собрав раму и цепной лифт, вам остается заняться сборкой конструкции картофелесажалки. Поэтапная инструкция:

  1. Чтобы клубни могли свободно подниматься из бункера, вам потребуется частично модернизировать и дополнить цепную передачу. Колеса картофелесажалки под тянущим усилием мотоблока начнут создавать на ведущей звездочке крутящий момент. Если грунт окажется слишком мягким, то резиновые колеса начнут проскальзывать, по этой причине при необходимости дополните покрышки накладными грунтозацепами. Лучше заранее предусмотреть это, иначе вам придется катать тяжелое приспособление на колючих и неудобных стальных колесах. Кроме того, чем больше диаметр колес, тем легча работает картофелесажалка для мотоблока.
  2. Если у вас имеется комплект от газораспределительной системы мотора Москвича или Жигули, то лучше воспользоваться этими деталями, заменим ими велосипедный вариант. Дело в том, что цепь от двигателя авто двухрядная, а ее размеры и габариты звездочек идеальным образом подходят для картофелесажалки.
  3. Далее приварите или прикрепите к боковой поверхности цепи проволочные ковшики, которые необходимы для забора посадочного материала из бункера. Диаметра ковша можете составлять 3–5 см при глубине не больше 2,5 см. Легче всего изготовить их из 6-миллиметровой стальной катанки, после чего равномерно закрепить на цепи. Сделать это рекомендуется так, чтобы они не мешали движению ведомой звездочек и по зубьям ведущей.
  4. Так как габариты картофелесажалки уже известны (они определяются на стадии разработки чертежа), на переднюю часть рамы можете приварить вертикальную стойку, которая будет служить для прицепки приспособления для посадки картошки к сцепному устройству сельхозтехники. Часто такую стойку изготавливают с рядом сквозных отверстий и разрезной стенкой. Такая конструкция помогает подобрать подходящую высоту плеча сцепки с мотоблоком.
  5. После полной сборки цепного лифта вам нужно вырезать в донной части бункера отверстие, которое будет предназначено для прохождения заборных ковшиков внутрь бака. Зазоры между краями отверстия и ковшом сделайте размером не более 1,5 см. В нижней части бункерной емкости приварите пару вертикальных пластин из листового металла. С их помощью бункер будет закреплен на раме приспособления для посадки картофеля.
  6. На наружной стенке бункерной емкости навесьте направляющую трубу для картофельных клубней. Изготовить ее вы можете из жести либо куска водосточной или канализационной (пластиковой) трубы диаметром 10 см. Забор трубы дополните направляющим угловым элементом.
  7. Иногда посадка картофеля осуществляются с параллельной обработкой клубней химическими препаратами, которые защищают посадки от колорадского жука и гнили. Чтобы равномерно впрыскивать в грядки жидкий или гранулированный препарат, установите на картофелесажалку емкость из полиэтиленовой бутылки и шестеренчатый дозатор. Для работы последнего можете воспользоваться дополнительным приводом от пары из цепи и звездочки на одной из полуосей агрегата. В таком случае дозированный препарат будет поступать из бутылки по небольшому отрезку полиэтиленового шланга точно по центру борозды.
